乐控仪表笼式套筒自力式压力调节阀ZZYM-40B

〖产品描述〗

    ZZYM-25B笼式套筒自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄漏稳压的自动控制。压力调节范围确定：压力调节范围分段，见主要参数及性能指标表，控制压力应尽量选取在调节范围中间值附近。

    ZZYM-25B笼式套筒自力式压力调节阀阀后压力调节阀，其阀前压力与阀后压力的关系：自力式调节阀门本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证阀后压力在一定范围内，其阀前压力必须达到一定值。

    主要应用于气体、液体及蒸汽介质阀后减压稳压或阀前泄漏稳压的自动控制阀。公称通径≤DN100，P1≤1.0MPa，P2≥15KPa，减压比≤10，≥1.25 的液体、蒸汽、非腐蚀性气体及低粘度液体的场合。

〖流量特性的选择〗

    目前，现有调节阀固有流量特性主要有：直线、等百分比、抛物线及快开等几种，其中常见的是前两种。
    直线流量特性是指调节阀的流量与开度程比例关系。
    等百分比流量特性指调节阀流量变化的百分比在全行程内是相等的。
直线流量特性在小开度时，相对流量变化大，调节性强，易于产生超调，引起震荡，而在打开度时，相对流量变化小，调节作用弱，不够敏感。等百分比流量特性的流量变化百分比相等，在较大开度范围内，相对流量变化大，调节灵敏有效，等百分比特性曲线始终在直线特性曲线的下方，在同一开度下，流量比直线特性的小，且由于等百分比特性的流量多集中在大开度区，在考虑同样的开度偏差余量时，所需的流量系数余量就大。因此等百分比流量特性阀的容量较直线流量特性要小些。

〖调节阀通流和损失特性改善措施〗

    应该提高调节阀在额定工况下相对升程的大值，有助于显著增加流动效率，在调节阀全开的时候，将相对升程保持在百分之四十以上，例如，如果压比是0.98，相对升程能够从31.2%提高到54.2%，总压损失系数能够从1.896降低到0.873，下降幅度保持在51%。
    阀蝶下部的空穴区会对通流面积产生影响，使有效通流面积不断下降，影响实际通流水平。阀门流场内部接近阀碟的部门是气动损失大的地区，占整个损失的67%左右，小升程的时候，达到了82%以上，在小升程的时候，如果进出口的压比小于0.8，在环形通道的尾部会产生激波，带来十分严重的总压损失。
    总之，对调节阀的三维流场性能进行数值模拟，对流动损失的分布规律进行研究，阐述对通流水平产生影响的因素，在局部和整体等多个方面对调节阀的损失特征进行研究，有较高的准确性。

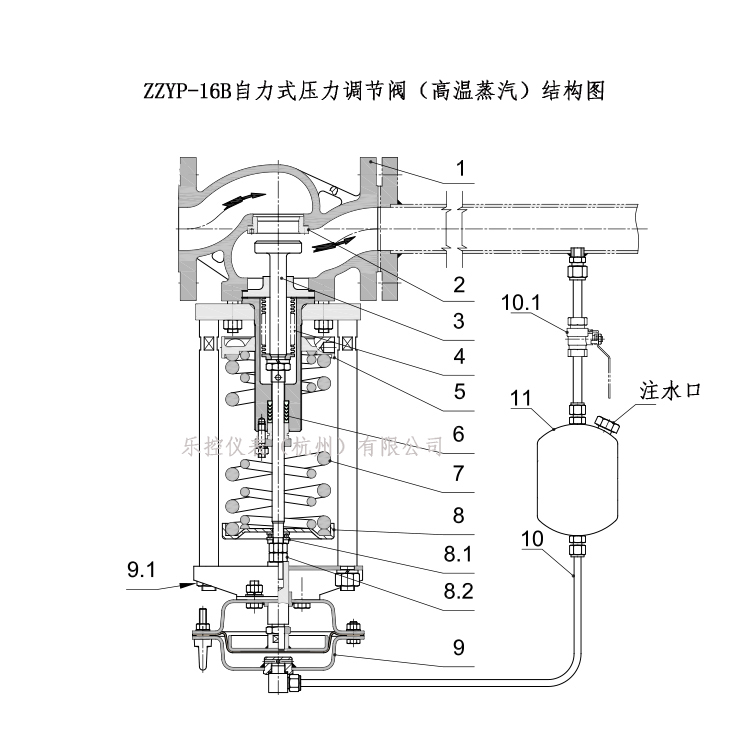

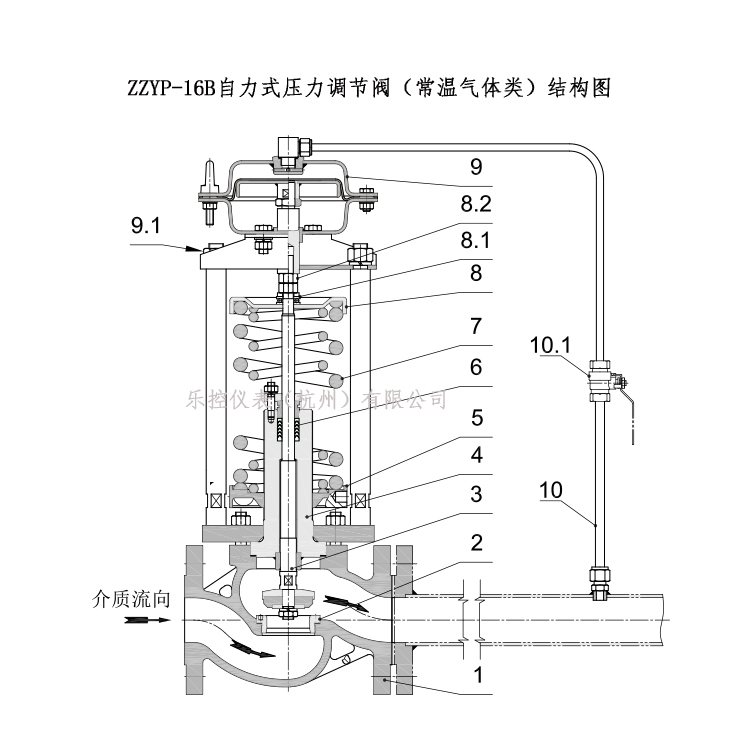

〖产品结构〗

阀体结构可分为：单座、套筒、双座、三通。

执行机构可分为：薄膜式，活塞式，波纹管密封式。

取压方式可分为：外取压，本体取压二种。

〖产品安装〗

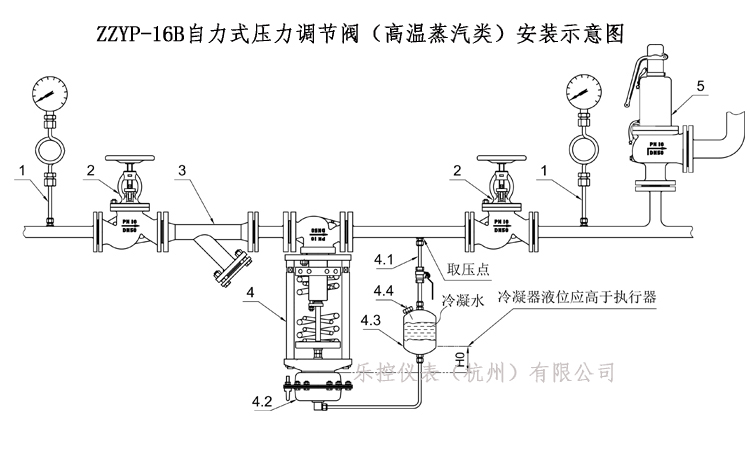

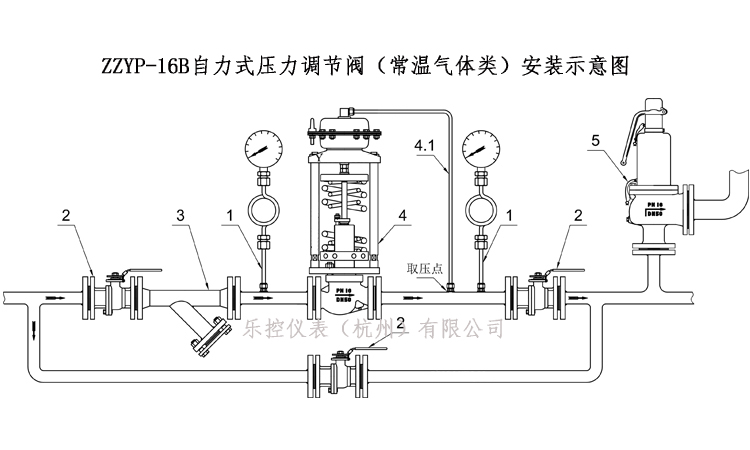

    在安装时取压点应设在离调压阀适当的位置，压开型调压阀应大于2倍管道直径，压闭型调压阀应大于6倍管道直径。

    在安装冷凝器时应注意冷凝器的位置，使其高于膜头而低于工艺管道，以保证冷凝器内充满冷凝液。

〖电厂冷凝系统中的应用〗

    冷凝疏水控制阀是用于控制预热器阶段水位的，当冷凝器内压力减小时由于汽化将导致体积膨胀阀体的直管段部分是一个特殊的球形体，这样，由于压力降造成的闪蒸现象可以得到可靠的控制。
1、冷凝器循环控制阀
    和大多数离心泵一样，冷凝泵都需要以一个小流量来避免过热和保护泵不受气蚀损坏，因此需要从泵的出口到返回冷凝器增加一循环回路，该回路流体温度在38~66℃，压力在400Psi到600Psi。冷凝器循环阀必须能够吸收整个的压力降。这么高的压力降对于一个普通的阀门会产生气蚀现象。
    推荐选用阀门：ZZYM型笼式降压调节阀。
2、除氧器液位控制阀
    这个阀的功能是为了保证除氧器的液位，它控制着从冷凝器到除氧器水的流量。这台阀门的工况随负载的变化很直接，当刚开始启动时，泵的负载很小，阀门进出口压力高而出口压力低，这是因为除氧器里的压力还没有建立起来，这种情况下，就需要避免汽蚀，流量很小当工厂负载增加时，就需要很大的流量。冷凝泵在较大流量时不再维持相同的泵压头。这就导致阀门入口压力降低。同时，管线对除氧器压力正在形成，它会反过来作用于阀上。在较低压力降作用下维持大流量就需要高流通能力的阀门来减少作用在阀内件上的阻力。
    推荐选用阀门：ZZYM笼式降压调节阀。

〖详见技术参数〗

法兰标准：铸法法按BG9113-88、JB/79-94

法兰密封面型式：PN16凸面

PN40、64为凹凸、阀体为凹面

结构长度按BG12221-98

执行机构信号接口：内螺纹M16×1.5
