乐控仪表ZZVP-16K自力式微压氮封泄压阀

一、产品介绍：

    自力式微压调节阀又称为“ZZVP-16K自力式微压氮封泄压阀”，它是一种无需外加能源，利用被调介质自微压力变化而实现自动调节，具有动作灵敏，控制精度高，节约能源。

    该系列微压阀公称压力为0.1MPa，从30mmH20至0.1MPa均可分段调节，广泛用于各种微压气体的减压稳压或泄压的自动控制。在储罐区氮封系统中，主要作为ZZVP-16K自力式微压氮封泄压阀用，自动控制罐内微压氮气，确保罐内氮气压力不超高。


二、阀体组件：

  结构大类：自力式

  结构类型：单座平衡型、双座平衡型

  阀芯型式：单座压力平衡型

  公称压力：PN1.6、2.5、4.0

  公称通径：DN15-200

  适用温度：-25~80℃

  泄漏标准：IV、V、VI

  连接方式：法兰式、螺纹式、焊接式


三、主要零件：

  阀体、阀盖、阀芯、阀座、垫片、膜盖、膜片、弹簧、取压管。

四、特点：

  无需外加能源，在无电无气源的场合工作，既方便又节能。

  执行机构配用超薄膜片外加敏感弹簧设计，整机具有极高的灵敏度，设定压力可达0.3KPa。

  膜片式压力补偿设计，完全消除压力波动对调节精度的影响，使设定压力更加稳定。

  整机采用无填料设计，阻力小。

  压力分段范围细且相互交错，选用方便。

  压力设定可在运行时连续无干扰地进行设定。

  配专用用取压管接头，安装更加简捷、可靠。


五、工作原理：

    设定点压力通过导压管传递到执行机构，使执行机构动作并与弹簧建立一个动态平衡，当设定点压力发生了改变时，平衡破坏，弹簧产生一个力使阀芯移动，从而使设定点压力重新回到设定值。


六、控制方式：

  微压型：主要用于氮封系统装置中作为ZZVP-16K自力式微压氮封泄压阀（如下图）

  差压型：控制两点差压恒定的调节阀，常用于控制两种物料配比或两点保持一个恒定的差压。


七、作用方式：

  压闭型（ZZVP-16B型）：控制阀后压力的调压阀，其初始位置的阀芯在开启位置，当设定点压力升高，阀开度逐渐减小，直至阀后压力稳定在要求的给定值。

  压开型（ZZVP-16K型）：控制阀前压力的调压阀，其初始位置的阀芯在关闭位置，当设定点压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。

  差压型（ZZCP-16C型）：控制两点差压恒定的调压阀，常用于控制两种物料配比或两点保持一个恒定差压。

八、主要技术参数：

表1 Kv值和性能指标

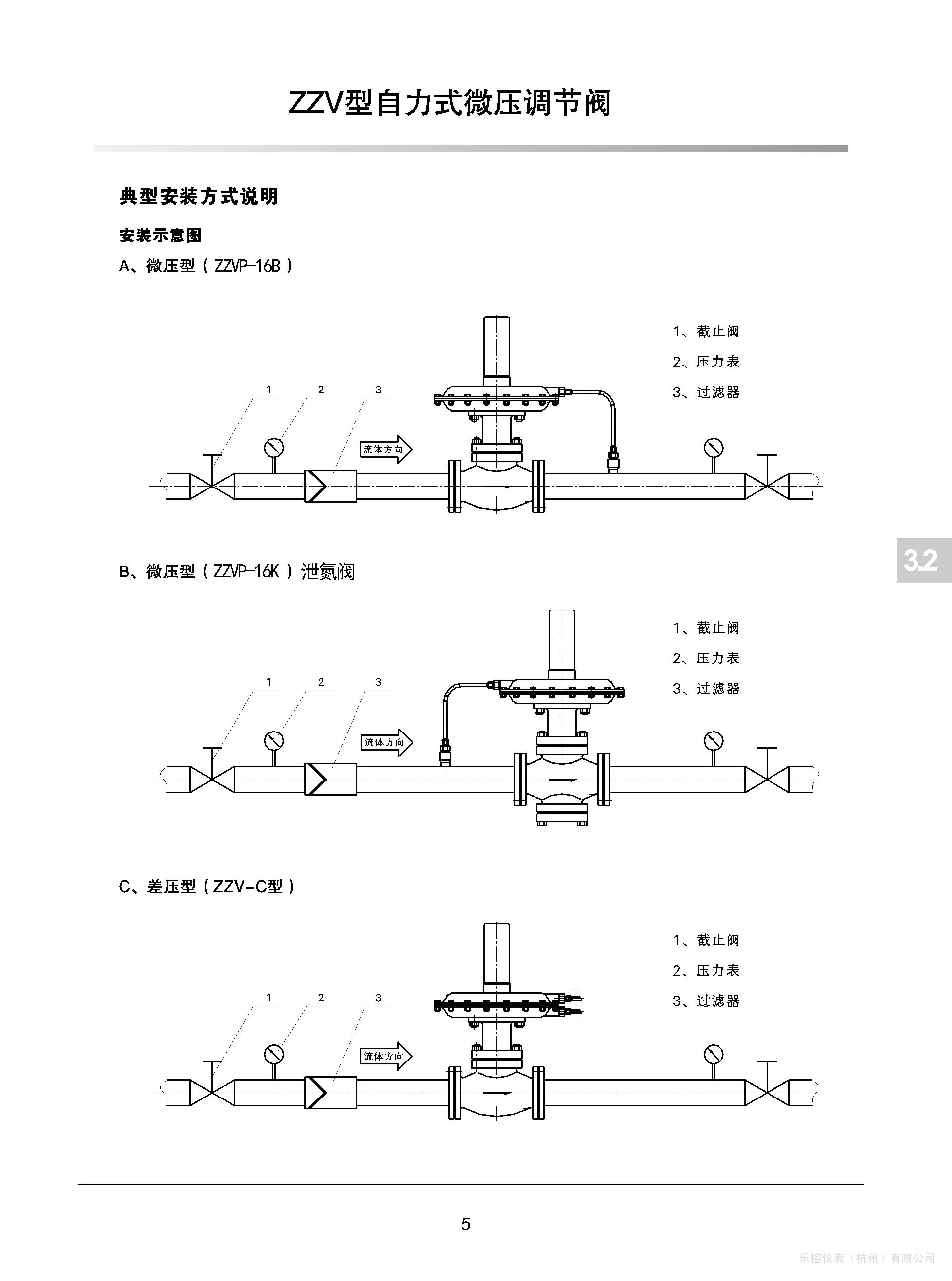

九、安装方式：

十、特殊要求：

  特殊检验、脱脂禁油处理、禁铜处理、特殊接口中及配管等。

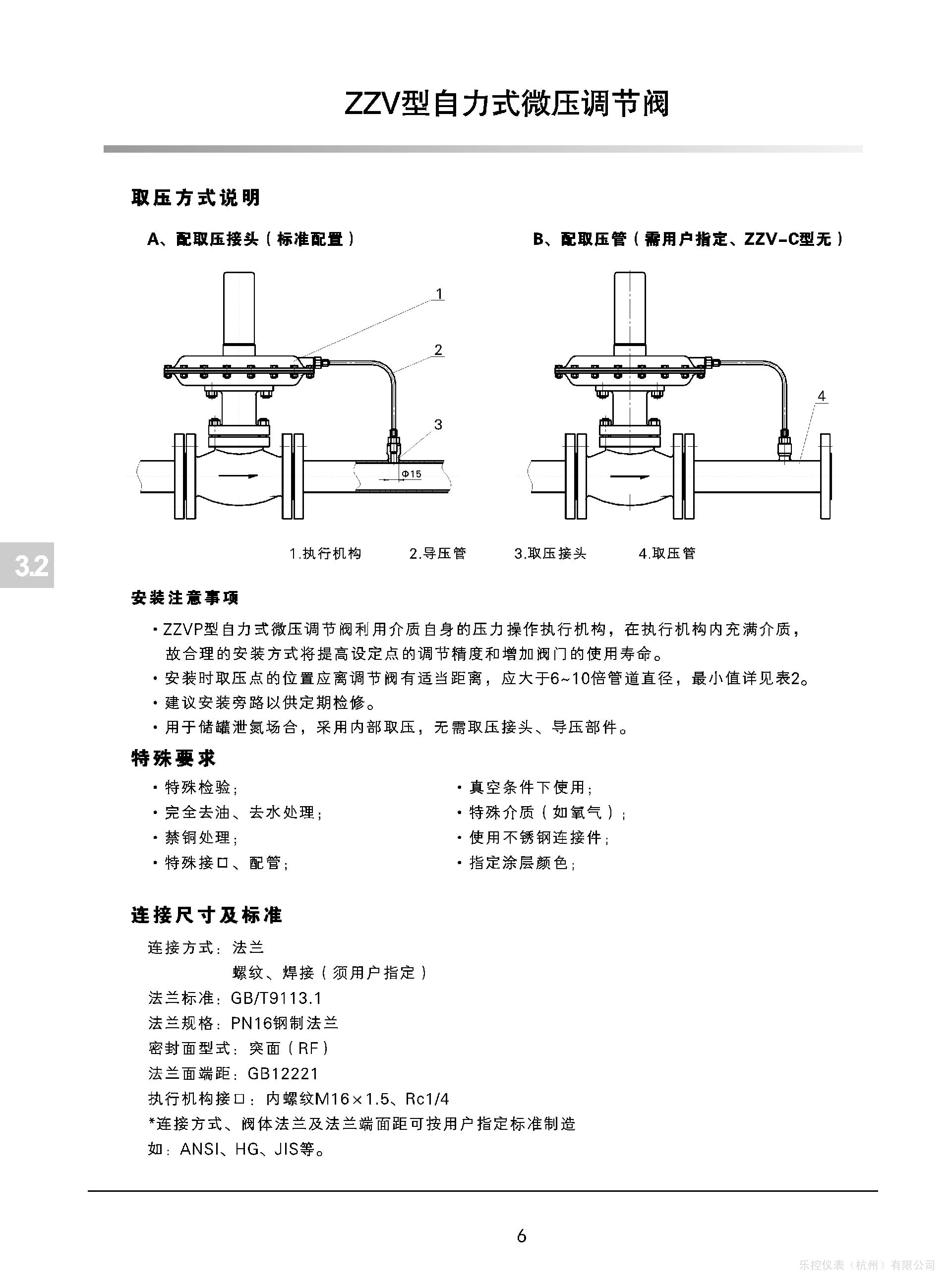

十一、连接尺寸及标准：

  连接方式：法兰、螺纹、焊接

  法兰标准：GB/T9113.1

  法兰规格：PN16钢制法兰

  密封面型式：突面RF

  法兰面端距：GB12221

  执行机构接口：内螺纹M16x1.5、Rc1/4

  注：连接方式、阀体法兰可按用户指定要求制造（如ANSI/HG/JIS等）
