乐控仪表ZZYVP新款氮封阀

一、阀门选型分析：
    在选择阀门之前，要对控制过程进行认真分析，收集足够的数据，了解系统对调节阀的要求，包括操作性能、可靠性、安全性等方面。
    调节阀的选择一般应满足适用要求，降低成本。如果使用条件不高，各种类型的调节阀都可以使用，帽以考虑成本高低为准则。如果条件较苛刻，可供选择的类型就不多。如果在极端情况下，如操作介质是腐蚀性泥浆，在高压条件下工作，操作介质含有较大的磨蚀性颗粒，且有闪蒸作用，则很难找到真正合适的调节阀。

二、氮封描述：
    ZZYVP-16B新款氮封阀是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值。该阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高，适合于控制精度要求高的场合。它广泛应用于氮封水箱系统氮气保护自动调节装置。

三、工作原理图:
    氮封系统装置由供氮阀和泄氮阀两部分组成。供氮阀由指挥器和主阀两部分组成；泄氮阀由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O。通过氮封装置精确控制 。
    当进料泵开启，向罐内进料时，罐内液位上升，气相部分容积减小，压力升高，当罐内气体空间压力升泄氮阀压力设定值时，泄氮阀打开，向外界释放氮气，使罐内压力下降，当降至泄氮阀压力设定点时，泄氮阀自动关闭。
    当出料泵开启，向外出料时，罐内液面下降，气相部分容积增大，罐内压力降低，供氮阀开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮阀自动关闭。

    罐顶部配呼吸阀，当供氮阀和泄氮阀失效时，呼吸阀开启工作，以保护罐体安全（氮封系统方案如下图所示）。

四、供氮装置的结构：
    供氮阀的结构如图所示，将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡被破坏，使指挥器阀芯(6)打开，从而使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室，打主开阀阀芯(2)、向罐内充注氮气；当罐内压力升至供氮装置压力设定点时，由于预设弹簧力，关闭指挥器阀芯(6)又由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。

五、泄氮装置的结构：

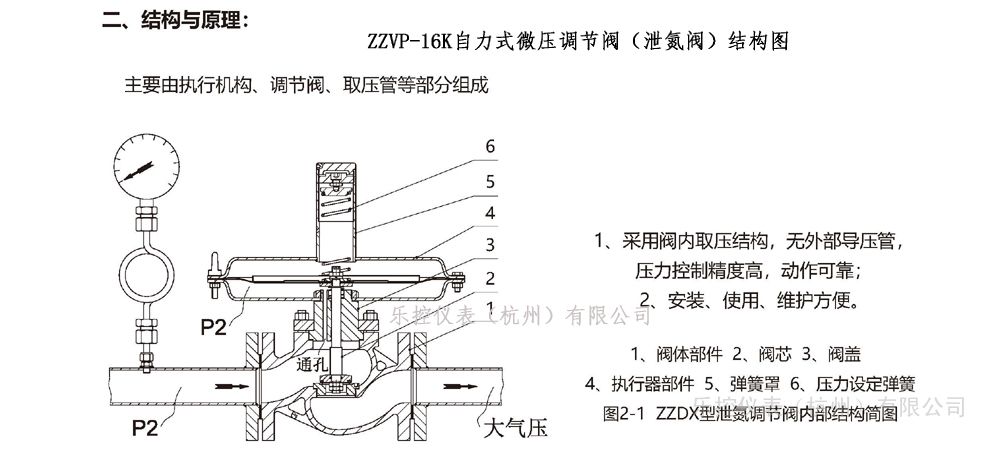

    泄氮阀结构如右图所示，该装置采用内反馈结构，介质直接经阀盖进入检测机构(2)，介质在检测元件上产生一个作用力与预设弹簧(3)预紧力相平衡。当罐内压力升高泄氮装置压力设定点时，平衡被破坏，使阀芯(1)上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点时，由于预设弹簧力作用，关闭阀门。

六、安装方式：

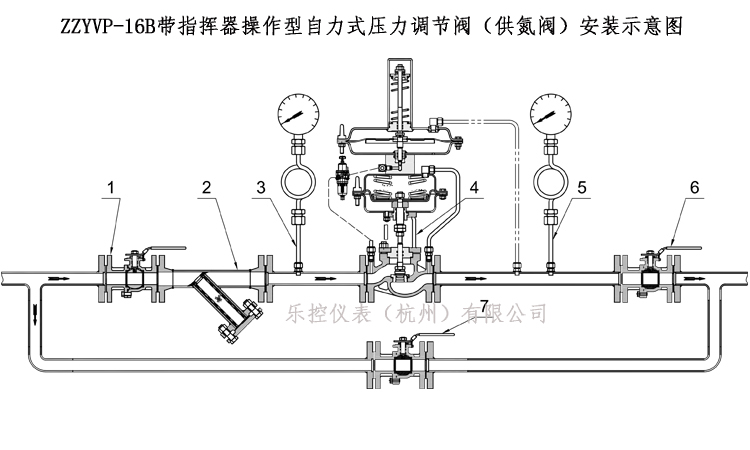

    供氮阀的阀前，阀后建议安装截止阀，以便在维护保养期间拆装。在开启使用时，必须先打开阀后截止阀，再打开阀前截止阀，以防压力过大冲击ZZYVP-16B新款氮封阀的执行机构，造成损伤，从而影响氮封的使用效果。

七、订货需知：

1、提供口径、材质、公称压力。

2、提供阀前压力、阀后压力、介质名称、温度、进出流量。

3、是否有特殊要需处理。

八、解决超纯水与空气接触的氮封系统的常用方法：
1、充氮法：即在水箱水面上充入氮气使箱内维持适当的正压力，阻止大气与箱内水面接触。
2、薄膜袋法：即在在水箱内设置袋状薄膜覆盖于水面上，薄膜袋随水位升降，减少水面与空气接触面积。
3、浮顶法：即以密度比水轻的轻质材料在水箱内制成整块板状浮顶浮于水面，并用轻质弹性材料(如海绵、发泡塑料等)遮盖浮顶与箱间的间隙，浮顶随水面升降。从而减少空气与水面的接触机会。
在上述三种方法中又以氮封水箱常见，实施简单，效果好。
