ZZYVP-16B全不锈自力式指挥器调节氮封阀乐控仪表

一、产品描述：

  ZZYVP-16B全不锈自力式指挥器调节氮封阀（即供氮阀）是由指挥器、调节阀、执行机构和阀后接管四部分组成。（见图一）工作原理：介质以所示箭头方向进入阀体，一路经过滤减压器减压后的压力被引入指挥器；另一路通过阀芯、阀座，节流后的压力流向阀后，并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时，其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭，切断引入主阀执行机构膜室中的压力，使主阀阀芯关闭，阀后压力随之降低。当阀后压力低于设定值时，由于指挥器主弹簧的反作用力打开指挥器阀芯，阀前压力又被引入主阀执行机构膜室产生推力，使主阀阀芯打开，阀后压力随之升高。如此往复，保持阀后压力为设定值。

二、产品应用：

  氮封装置是本厂自主开发、研制的一套自力式微压力控制系统，主要用于保持容器顶部保护气(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

  物料出口阀开启放液时，贮罐内液位下降，气相部分容积增大，氮气压力下降低于设定值，此时，ZZYVP-16B全不锈自力式指挥器调节氮封阀供氮阀开启工作，向罐内补充氮气，使罐内压力增加至设定值，供氮阀自动关闭。同样，进液阀开启进液时，液位上升，气相部分容积减小，氮气压力上升，若压力超过设定值，泄氮阀自动开启泄压，直至压力降至设定值，泄氮阀自动关闭。

  阻火式呼吸阀的作用：当供氮阀和泄氮阀失效果时，此时呼吸阀开启工作，以保护储罐安全。正常工作时，呼吸阀处于关闭状态。

三、氮封系统参数设置：
  ZZYVP-16B供氮阀：阀前压力0.2~0.8MPa，氮封压1KPa
  ZZVP-16K泄氮阀：阀前压力设定2KPa，阀后放空
  HXF-1.0阻火呼吸阀：呼气压力2800Pa，吸气压力-298Pa

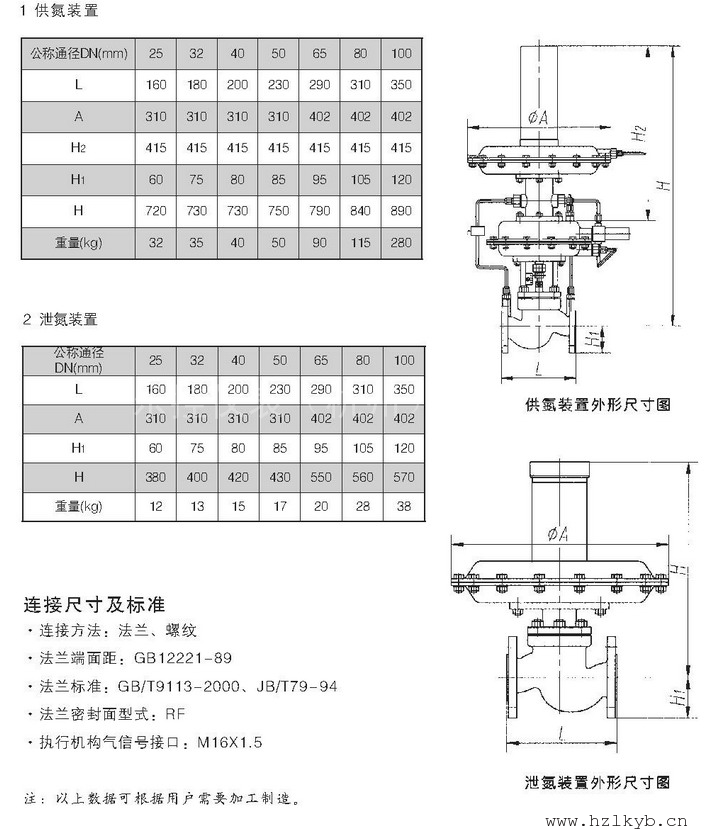

四、外形尺寸及重量：

五、订货须知：
  ◇ 装置名称、型号
  ◇ 供痰、泄氮装置压力设定点
  ◇ 供痰、泄氮装置公称通径DN(mm)
  ◇ 介质名称
  ◇ 供痰、泄氮装置公称压力PN(MPa)
  ◇ 工作压力及调节范围
  ◇ 供痰、泄氮装置额定流量系数Kv
  ◇ 阀体、阀内件及填料材质
◇ 供痰、泄氮装置固有流量特性
◇ 其他特殊要求


六、选购阀门注意事项：
1、调节阀功能
  ①要求阀动作平稳；②小开度调节性能好；③选好所需的流量特性④满足可调比⑤阻力小、流量比大（阀的额定流量参数与公称通径之比）；⑥调节速度
2、泄漏量与切断压差
  这是不可分割、互相关联的两个因素。泄漏量应满足工艺要求且有密封的可靠性的保护措施；切断压差（阀关闭时的压差）必须提出来，（遗憾的是许多设计院的控制阀设计规格书中无此参数），让所选阀有足够的输出力来克服它，否则会导致执行机构选大或选小。
3、防堵
   即使是干净的介质，也存在堵塞问题，这就是管道内的杂质被介质带入控制阀内，造成堵卡，这是常见的故障，所以应考虑阀的防堵性能。通常角行程类的控制阀的控制阀比直行程类的控制阀防堵性能好得多。
4、耐腐蚀
  它包括耐冲蚀、气蚀、腐蚀。主要涉及到材料的选用和阀使用寿命问题，同时，涉及到经济问题。此问题实质应该是所选阀具有较好的耐蚀性能且价格合理。如能选衬氟阀门就不应该选全耐蚀合金阀；能选抗气蚀效果较好的、结构简单的角形阀（满足两年足有使用寿命），就不应该选结构复杂、价格贵的其他高压阀门。
5、耐压与耐温
  这涉及控制阀的公称压力、工作温度的选定。耐压方面，如果只是压力并不高并不困难，主要是压差大会产生气蚀；耐温方面，通常解决450度以下是十分容易的，450-600度也不困难，但得到600度以上时，矛盾就会突出，当温度在120度时的切断类控制阀选用软密封材料通常是不可取的，应该考虑硬密封切断。
6、低温

  当温度低于-30℃时，问题在于保护阀杆填料不被冻结；在-30~-100℃的低温范围，要求材料不脆化，阀内件有令人满意的冷冲击强度。必须用特殊的手段保持阀门的热容量，使其免受冷却载荷的作用。有不锈钢上阀盖，装有高度绝缘的冷箱，从上阀盖中取出阀芯和阀座，维修很方便。
球形阀、Y型阀、角形阀、蝶阀、球阀可以利用特制的真空套，减少热传递。用于深度冷冻（-100~-260℃）的液态氨或液态氢时，上阀盖的颈长可达300mm。
