乐控仪表ZSPQ-16K气动液动程控阀

一、产品概述：

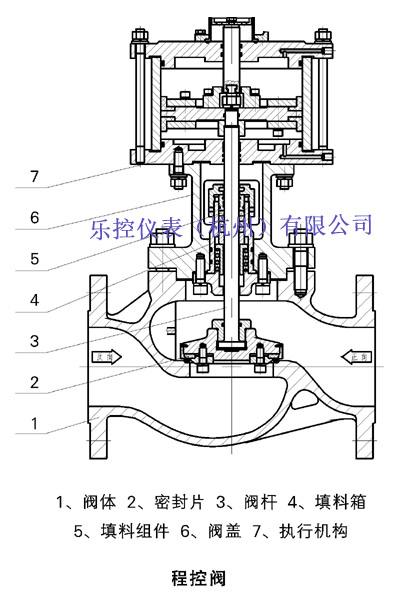

  ZSPQ-16K气动液动程控阀​是采用活塞式气动执行机构或液动执行器与截止阀组成，适用于截止切断测应用场合。与DCS集散控制系统或PLC相连，实现计算机程序的远程控制。程控阀具有密封性能好，双向耐压零泄漏；无磨损、无冲击、寿命长；抗分子筛粉尘。一直以来，程控阀在使用过程中我们不断完善和发展这种类型的阀门，现在它的结构简单可靠、密封良好、动作时间短、密封寿命长。近年来，已被多家大型石化、钢铁、化肥企业使用。

二、产品特点：

  1、阀杆与活塞杆合二为一，确保上下对中性；使阀门在线检修容易，提高检修效率；
  2、采用低流阻阀体、流线型流道设计，精密细致的铸造表面，功能特别的导流片，使流阻大大减小；

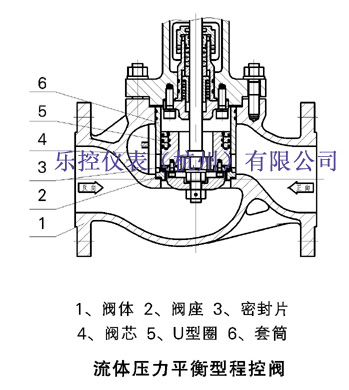

  3、采用内平衡原理：采用内平衡结构，抵消介质压力，使阀门的使用压差得到提高，具有良好的双向承压能力。阀门正、反向使用时，具有相同的密封副比压，使密封片寿命提高，并减小了执行机构，使阀门整体体积缩小。
  4、直观可靠的阀位状态现场指示，配阀位检测信号装置，可实现信号远程传输功能；
  5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减摩成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。经二十余年使用证明，该填料组结构密封非常可靠，使用寿命很长；
  6、先进的密封片： 使用PEEK密封片。它是一种高分子材料，具有较高的硬度及机械强度，良好的回弹性。使用这种密封片，使阀门寿命大大提高；
  7、ZSPQ-16K气动液动程控阀独特的防冲刷结构：在工艺管道中的气体介质内，可能存在一定量的杂质，在高速气流的推动下，这些杂质会急聚冲刷密封片。一定时间后，一般结构的阀门密封片会出现一些坑洞，造成阀门内漏。本阀门设计有密封片防冲刷装置，能使95%以上的气体冲刷在防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。

三、性能特点：

  1、密封性能好，达到零泄漏标准；
  2、阀门开关速度快3S以内；
  3、寿命长，可经受频繁开关；
  4、具备双向耐压性和抗高速气流冲刷性能；
  5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境；
  6、具备双向耐压性和抗高速气流冲刷性能；
  7、气动开关，具有阀位状态现场指示和开关信号反馈。

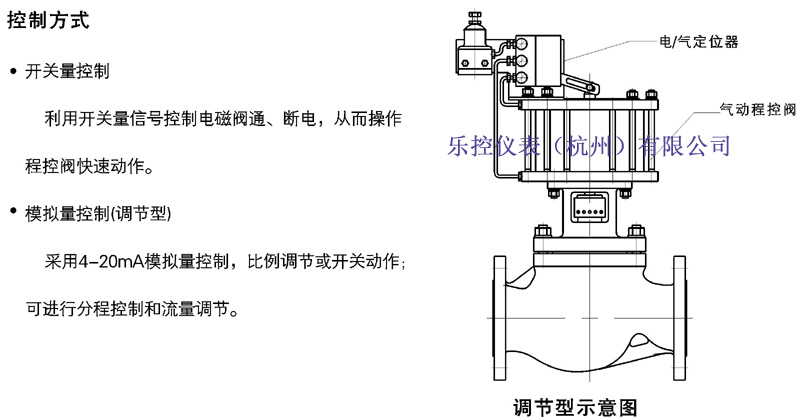

四、控制方式：

  程控阀可分为开关量控制和模拟量控制（即调节型）。

  1、开关量控制：利用开关量信号控制电磁阀通、断电、从而操作程控阀快速动作。

  2、模拟量控制：采用4~20mA模拟量控制，比例调节或开关动作，可进行分程控制和流量、压力、温度调节阀。

五、技术参数

六、性能参数

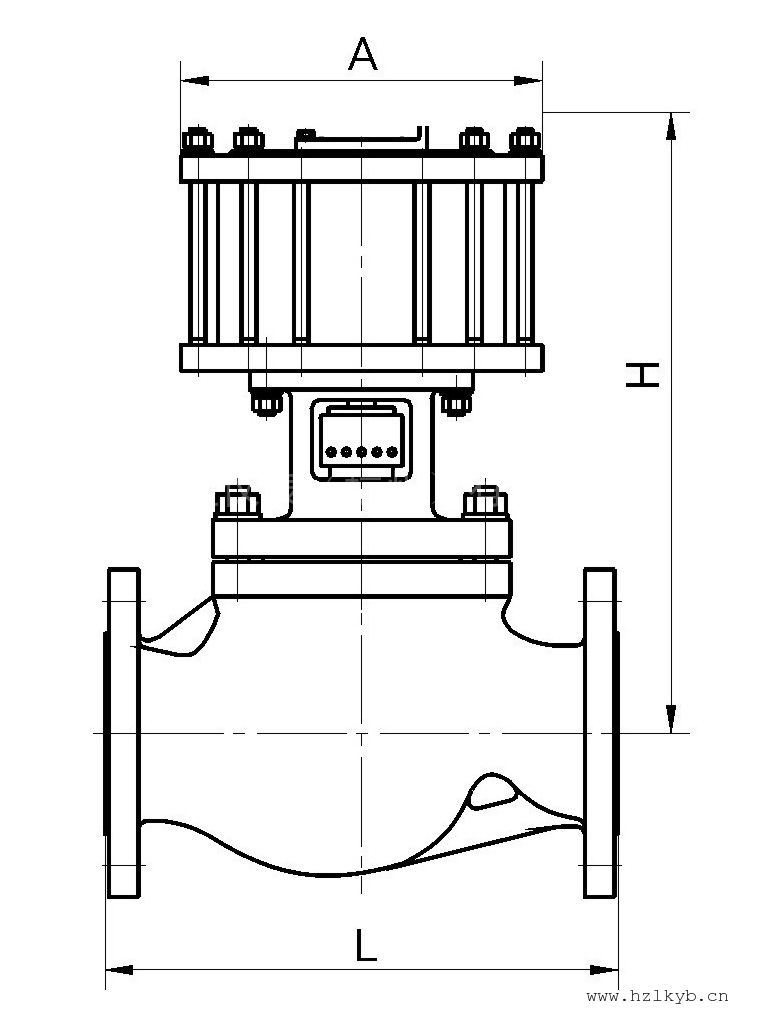

七、外形及连接尺寸

 注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。


八、使用过程中的注意事项：
1.注意现场使用环境，尤其是电磁换向，阀位检查器的防水、防潮。
2.所用气源必须清洁、干净，含带少量雾化油，以减轻气缸对频繁运动的活塞和薄膜片之间相互摩擦。
3.在装配时，截止阀气缸、平衡缸、填料函等运动部件处应抹上少许黄油，以延长该处密封圈、垫的寿命。
4.通过控制室监视与现场巡检，对发现的异常情况要及时判断和处理。
5.做好易损件(如填料、密封圈)的备件工作，在连续使用一个大修周期后，视情况加少量黄油养护或更换之。
在PSA装置中的作用
PSA装置是一套高度自动化的装置，每一个吸附塔都必须经历吸附(A)、一均降(1L)、顺向放压(PP)、二均降(2L)、逆向放压(L)、冲洗(P)、二均升(2H)、终充(FH)等工序，而这些工艺步骤正是通过阀的切换得以完成的，此时就如同装置的心脏，频繁、稳定、顺序的启闭，以保证工艺的顺利运行及产品连续稳定输出。
