- 乐控仪表ZJHP-16K脱硝系统气动薄膜调节阀流量控制阀
详细信息
品牌:乐控仪表 型号:ZJHP-16K 加工定制:是 材质:不锈钢 连接形式:法兰 公称通径:DN15-150 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 压力环境:高压 工作温度:高温 流动方向:单向 驱动方式:气动 零部件及配件:定位器 形态:柱塞式 类型:二通式 标准:国标 密封形式:硬密封式 一、脱硫脱硝系统工作应用:
脱硫脱硝除尘的一体化一般会用到设备,其工艺流程是:烟气→余热回收装置(省煤器)→换热器→除尘(根据情况确定)→脱硝脱硫除尘一体塔→换热器→排放。
其特点是:
1、耐高温,主体结构采用经改性的耐高温的玻璃钢材质。
2、耐酸碱、耐腐蚀、耐老化,使用寿命长,维修量少。
3、体积小,重量轻,占地面积小,基础小。
4、阻力小,节水、节电,运行费用低。
5、造型美观,色彩亮丽,小巧,视觉效果好。
6、洗涤式工作原理,除尘脱硫效率高,捕捉有害气体多。
7、脱水板设计合理、独特、脱水效果好,对风机腐蚀少。
8、操作简单,使用方便,自动化程度高,维修量小,基建和运行费用低,易于操作、管理、维护,运行率高,适应各种工作环境。
9、对烟气中硫的总量和烟气中的SO2的浓度波动适应性强。
二、调节阀的产品介绍:ZJHP-16K脱硝系统气动薄膜调节阀流量控制阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

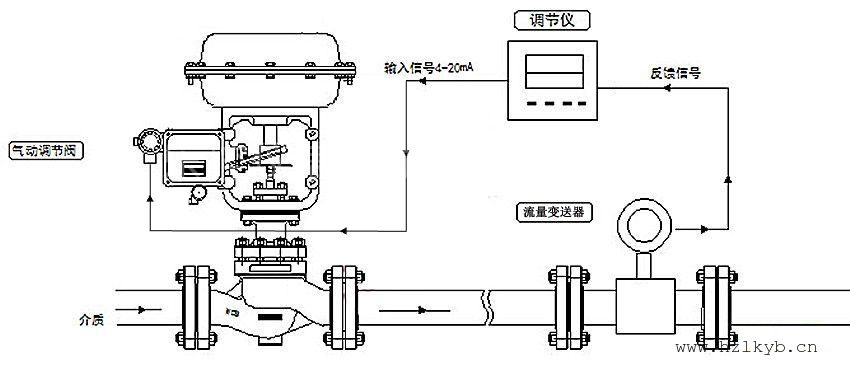

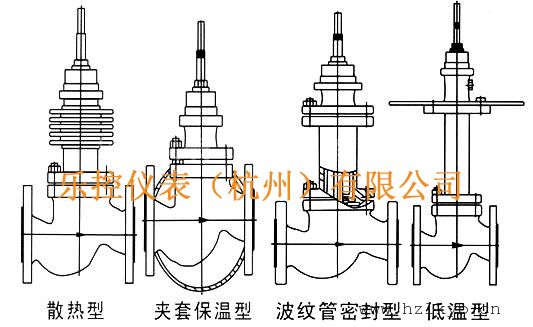

ZJHP-16K脱硝系统气动薄膜调节阀流量控制阀本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。三、调节阀的工作原理及流量远程控制方案示意图::

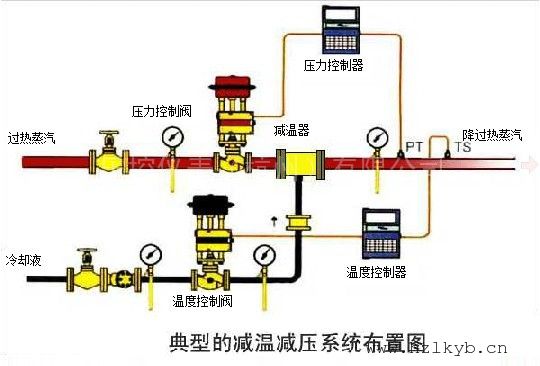

调节阀采用自反馈系统,通过流量计采集被调介质流量的实时变化,经智能PID调节仪表转换为DC4-20mA的模拟信号来控制调节阀的开度,实现对介质流量的自动PID调节和控制,保证介质流量在合理控制范围内,使管线中调流、稳流、降流等功能。
四、调节阀特点:
1、顶导向单座调节阀,结构紧凑,部件少、易维修。
2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4、可调范围大,固有可调比为50。
5、ZJHP-16K脱硝系统气动薄膜调节阀流量控制阀执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6、ZJHPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7、ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。五、主要零件材料:
◇ 阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
◇ 阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
◇ 软密封阀芯:增强聚四氟乙烯
◇ 填料:聚四氟乙烯,柔性石墨
◇ 波纹管:1Cr18Ni9Ti
◇ 垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
◇ 膜盖:A3
◇ 波纹膜片:丁晴橡胶夹增强涤纶织物
◇ 弹簧:60SIMN
◇ 阀杆、推杆:2Cr13、1Cr18Ni9Ti
◇ 衬套:2Cr13
六、技术参数:
公称通径 DN(mm) 20 25 32 40 50 阀座直径 dn(mm) 10 12 15 20 10 12 15 20 25 32 32 40 32 40 50 额定流量
系数(KV)直线 1.8 2.8 4.4 6.9 1.8 2.8 4.4 6.9 11 17.6 17.6 27.5 17.6 27.5 44 等百分比 1.6 2.5 4.0 6.3 1.6 2.5 4.0 6.3 10 16 16 25 16 25 40 额定行程 L 16 25 膜片有效面积 Ae(cm2) 280 400 公称通径 DN(mm) 65 80 100 125 150 200 250 阀座直径 dn(mm) 65 65 80 65 80 100 125 125 150 150 200 250 额定流量
系数(KV)直线 69 69 110 69 110 176 275 275 440 440 690 1100 等百分比 63 63 100 69 100 160 250 250 400 400 630 900 额定行程 L 40 60 100 膜片有效面积Ae(cm2) 600 1000 1600 公称压力PN MPa 1.6,2.5,4.0,6.4(6.3)/2.0,5.0,11.0 Bar 16,25,40,64(63)/20,50,110 Lb ANSI:Class150、Class300、Class600 固有流量特性 直线、等百分比 固有可调比(R) 50:1 弹簧(信号)范围 Pr(KPa) 20~100、40~200、80~240、( 20~60、60~100) 气源压力 Ps(MPa) 0.14/0.25/0.3 允许泄漏量 硬阀芯:Ⅳ级(10-4×Kv) 软阀芯:Ⅵ级见 GB/T4213-92 工作
温度
t(℃)常温型 -20~200、-40~250、-60~250 散热型 代号:S -40~350、-60~350 高温型 代号:G 350~550(选用高温材料) 低温型 代号:D D0:-60~-100、D1:-100~-200、D2:-200~-250 调节切断型 代号:Q -40~150(阀芯夹增强 PTFE) 本产品性能指标贯彻GB/T4213-92标准
允许压差
气闭式调节阀允许压差表 单位: MPa膜片有胶面积Ae(cm2) 280 400 600 1000 信号范围Pr(KPa) 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200 20-100 20-100 40-200 气源压力Ps(MPa) 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 0.14 0.14 0.25 需配附件 - P P - P P - P P - P P 公
称
通
径
DN
(mm)
及
阀
座
直
径
d
(mm)20 10 5.35 6.40 6.40 12 3.72 6.40 6.40 15 2.33 5.55 6.40 20 1.34 3.12 4.01 25 25 0.86 2.00 2.57 32 32 0.75 1.74 2.24 40 25 1.22 2.85 3.67 32 0.75 1.74 2.24 40 0.48 1.11 1.48 50 32 0.75 1.74 2.24 40 0.48 1.11 1.48 50 0.31 0.71 0.91 65 65 0.27 0.63 0.81 80 50 0.46 1.07 1.38 65 0.27 0.63 0.81 70 0.18 0.42 0.52 100 65 0.27 0.63 0.81 70 0.18 0.42 0.52 100 0.11 0.26 0.34 125 125 0.12 0.29 0.37 150 100 0.19 0.44 0.57 125 0.12 0.29 0.37 150 0.09 0.20 0.25 200 125 0.12 0.29 0.37 150 0.09 0.20 0.25 200 0.05 0.11 0.14 *P:阀门定位器
**对于ZXPV型单座纹管密封调节阀,*大允许压差为1.0MPa,表中数据若数值小于1.0MPa则不变,若数值MPa,则取值1.0MPa。
气开式调节阀允许压差表 单位: MPa膜片有胶面积Ae(cm2) 280 400 600 1000 信号范围Pr(KPa) 20-100 20-100 20-100 20-100 20-100 20-100 20-100 20-100 气源压力Ps(MPa) 0.14 0.25 0.14 0.25 0.14 0.25 0.14 0.25 需配附件 - P - P - P - P 公
称
通
径
DN
(mm)
及
阀
座
直
径
d
(mm)20 10 5.35 6.40 12 3.72 6.40 15 2.33 5.55 20 1.34 3.12 25 25 0.86 2.00 32 32 0.75 1.74 40 25 1.22 2.85 32 0.75 1.74 40 0.48 1.11 50 32 0.75 1.74 40 0.48 1.11 50 0.31 0.71 65 65 0.27 0.63 80 50 0.46 1.07 65 0.27 0.63 70 0.18 0.42 100 65 0.27 0.63 70 0.18 0.42 100 0.11 0.26 125 125 0.12 0.28 150 100 0.19 0.44 125 0.12 0.26 150 0.09 0.20 200 125 0.12 0.28 150 0.09 0.20 200 0.05 0.11 *P:阀门定位器

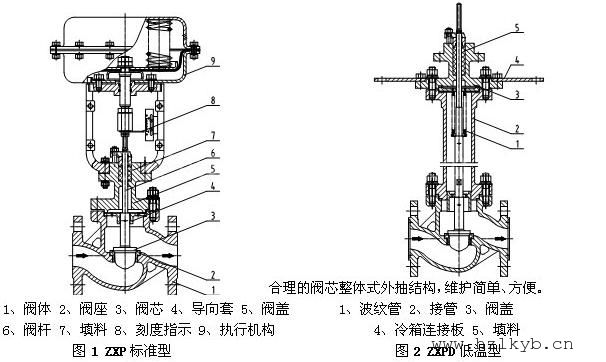

**对于ZJHPV型单座纹管密封调节阀,*大允许压差为1.0MPa,表中数据若数值小于1.0MPa则不变,若数值MPa,则取值1.0MPa。七、产品结构:
尺寸重量

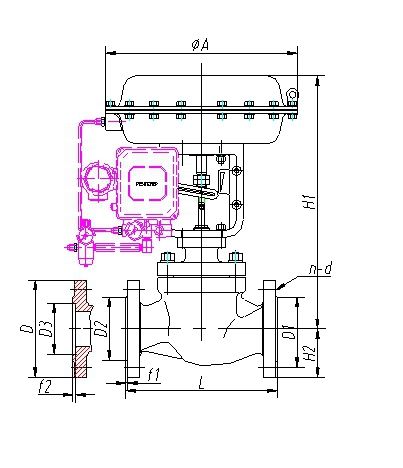

外形尺寸及重量
标准型、散热形、高温型外形尺寸表 单位:MM公称通径 20 25 32 40 50 65 80 100 125 150 200 282 308 394 494 L PN16,40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16 53 58 70 75 83 93 100 110 125 143 170 PN40 53 58 70 75 83 93 100 118 135 150 188 PN64 65 70 78 85 90 103 108 125 148 173 208 H 标
准
型PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 散热高温型高度(H)为PN16的数值
**夹套型高度H1及H均增加15%波纹管密封型外形尺寸 单位:MM公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L 150 160 180 200 230 290 310 350 400 480 600 H1 53 58 70 75 83 93 100 110 125 143 170 H标准型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L PN16, PN40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16, PN40 52.5 5705 70 75 8205 92.5 100 117.5 135 150 187.5 PN64 65 70 7705 85 900 102.5 107.5 125 147.5 172.5 207.5 H2 -60~-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100~-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 H -60~
-100(℃)PN16, PN40 810 810 832 832 832 1026 1026 1024 1200 1198 1198 PN64 810 810 832 832 832 1026 1026 1024 1200 1198 1198 -100~
-200(℃)PN16, PN40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 PN64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 -200~
-250(℃)PN16, PN40 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 PN64 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 ФD3 260 260 285 305 340 370 405 460 525 590 700 ФD4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔N(个)-D(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18 调节阀重量表 单位:KG
公称通径 20 25 32 40 50 65 80 100 125 150 200 标准型 PN16 16 17 19 21 23 35 48 57 64 70 900 PN40 16 17 19 21 23 35 48 60 67 74 95 PN64 20 21 25 30 33 44 71 91 100 115 145 散热高温型 17 18 20 22 25 36 51 60 67 74 95 波纹管型 20 21 25 30 33 48 71 91 102 115 145 低温型 20 21 23 26 28 42 58 69 77 84 108 *本表中散热高温型的重量以PN16为依据,低温型以PN40为依据
连接标准
法兰标准 铸铁法兰按GB4216.5-84如:ANSI JIS JPI等标准.
铸钢法兰按GB9113-88 JB/T79-94
法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面.
薄膜执行机构气信号接口:内螺纹M16×1.5
夹套保温型夹套载热体接口:对焊φ18×4
*阀体法兰及法兰端面距离可以按用户的标准制造.
八、订货须知:
1、口径、公称压力
2、材质(阀体材质、阀内件材质)
3、进口压力、出口压力、介质名称、温度、流量、密度
4、工作方式(气开式、气关式)、是否带手轮操作机构
5、附件要求
6、是否有其它特殊要求 -
