乐控ZZYP-16B自力式压力平衡调节阀

一、产品描述:
     ZZYP-16P自力式压力平衡调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。

     ZZYP-16P自力式压力平衡调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP(单座型)；ZZYM(套筒型)；ZZYN(双座型)。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高(误差≤10％)；该阀占据空间小(相对于重锤式减压阀)，调节简易，因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。

二、结构与原理:

  ZZYP-16P自力式压力平衡调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。
其结构见图一

图一a、用于控制阀后压力的调压阀，阀作用方式为压闭型。 其作用原理如下：     介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压的目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度减少，直至阀后压力下降至设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加大，直至阀后压力上升至设定值为止。
图一b、用于控制阀前压力的调压阀，阀作用方式为压开型。 其作用原理如下：     介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。

三、主要零件材料：

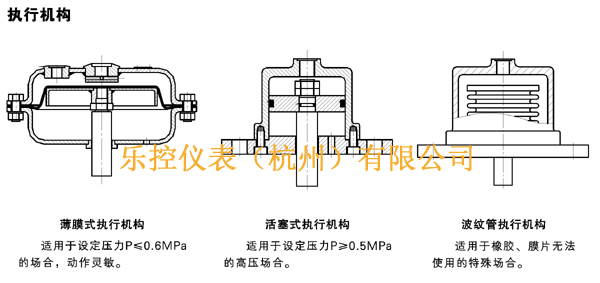

四、执行机构分类及选配附件：

五、技术参数及性能：

六、现场应用工况针对调节阀防泄漏解决方案（阀座密封）分析：
    嵌入型软密封结构让阀门在苛刻的工况下关的更加严密，我们的阀座嵌入了一层软密封材料（PTFE、石墨或其他材料），并且密封面不与流体直接接触，减少磨损。这样即使在高压高温的蒸汽应用中我们依然可以使用软密封结构，确保泄漏等级达到VI级泄漏。
防泄漏解决方案采用（波纹管密封）：
    调节阀波纹管密封应用在阀杆连接处，波纹管可以一层及多层，加上我们精湛的焊接技术，配合填料使用双重密封，应用在处理可燃性、毒性或爆炸性流体中，有效避免了这些流体一旦泄漏可能会导致危险的后果。

七、压力调节阀的工作方式：
1、压闭式B型：控制阀后压力调节型，其阀芯的初始位置在开启位置，当阀后压力逐渐升高时，阀逐渐关闭，直至阀后压力稳定在要求的给定值。
2、压开式K型：控制阀前压力调节型，其阀芯的初始位置在关闭位置，当阀前压力逐渐升高时，阀逐渐打开，直至阀前压力稳定在要求的给定值。

八、外形尺寸及重量：

九、安装方式的分类：

ZZYP-16P活塞式压力调节阀阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。(当确认介质很洁净时，件3可不安装)

十、压力调整方法：

见图一(a，b，c)中。自力式压力调节阀在出厂前已按设定值调整好，但用户希望改变设定值，或由于某种原因实际指示值偏离设定值时，可以用调节棒转动件7(调节盘)，顺时针方向转动压力降低，反顺时针方向转动压力升高。

十一、故障排除及处理方法：
    安装蒸汽管道上的新压力调节阀之前必须对管路系统进行冲洗清理。以防焊渣，氧化皮等赃物流入阀内，破坏蒸汽减压阀的密封面，影响阀门正常工作。
    蒸汽减压阀应安装在便于操作和维修的地方，并且必须倒立安装在水平管道上，应注意使管路中介质的流向球阀、水力控制阀与阀体上箭头所示方向一致，切勿反装。蒸汽介质阀门一定要倒着安装，配带过来的冷凝器必须高于执行机构，这样执行机构里便可以充满冷凝器，起到保护膜片的作用。延长使用寿命。
    蒸汽减压阀在安装使用时，应把冷凝器里加满冷水，把旁通管道的截止阀打开，排除管路中的冷凝水和汽水的混合物，以防减压阀开启时产生水圾现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需的压力(以阀后表压为准)，调整后，将锁紧螺母背紧，拧上防护罩。减压阀前应安装过滤器，以防介质中的杂物进入减压阀，影响其性能。安装的减压阀前后应有一段直管，阀前的直管长度约为600毫米，阀后的直管长度约为1毫米。一般减压阀都要求进出口压差必须≥0.2Mpa。减压阀通常有DN15～DN400等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。
填料处泄露的原因：
1、填料选用不对，不耐介质的腐蚀，不耐阀门高压或真空、高温或低温的使用；
2、填料安装不对，存在着以小代大、螺旋盘绕接头不良、上紧下松等缺陷
3、填料超过使用期，已老化，丧失弹性
4、阀杆精度不高，有弯曲、腐蚀、磨损等缺陷
5、填料圈数不足，压盖未压紧；
6、压盖、螺栓、和其他部件损坏，使压盖无法压紧；
7、操作不当，用力过猛等；
8、压盖歪斜，压盖与阀杆间空隙过小或过大，致使阀杆磨损，填料损坏。
预防、排除方法：
1、应按工况条件选用填料的材料和型式；
2、按有关规定正确的安装填料，盘根应逐圈安放压紧，接头应成30℃或45℃；
3、使用期过长、老化、损坏的填料应及时更换；
4、阀杆弯曲、磨损后应进矫直、修复，对损坏严重的应及时更换；
5、填料应按规定的圈数安装，压盖应对称均匀地把紧，压套应有5mm以上的预紧间隙；
6、损坏的压盖、螺栓及其他部件，应及时修复或更换；
7、应遵守操作规程，除撞击式手轮外，以匀速正常力量操作；
8、应均匀对称拧紧压盖螺栓，压盖与阀杆间隙过小，应适当增大其间隙；压盖与阀杆间隙过大，应予更换。
